№9. Каркасная баня 6 на 6 метров

Проект каркасной бани №9 (габаритными размерами 6х6 метров), предусматривающий устройство эксплуатируемой мансарды, выносного балкона и пристроенной террасы, представляет собой сложную объемно-планировочную структуру, относящуюся согласно классификации СП 55.13330.2016 «Дома жилые одноквартирные» к малоэтажным зданиям с возможностью круглогодичного использования. При разработке проектной документации и последующем возведении данного объекта в условиях Пскова необходим учет региональных климатических особенностей, регламентированных СП 131.13330, и требований к тепловой защите согласно новому СП 50.13330.2024. Конструктивная система здания комбинированная: несущий каркас выполняется из пиломатериалов камерной сушки (сорт не ниже 1-го по ГОСТ 8486-86), а ограждающие элементы и интерьеры мансарды формируются с использованием современных плитных материалов. Ниже представлен детальный анализ проектных реузльтатов и технологических этапов строительства.

Архитектурно-планировочные решения и нормативные требования к проектированию

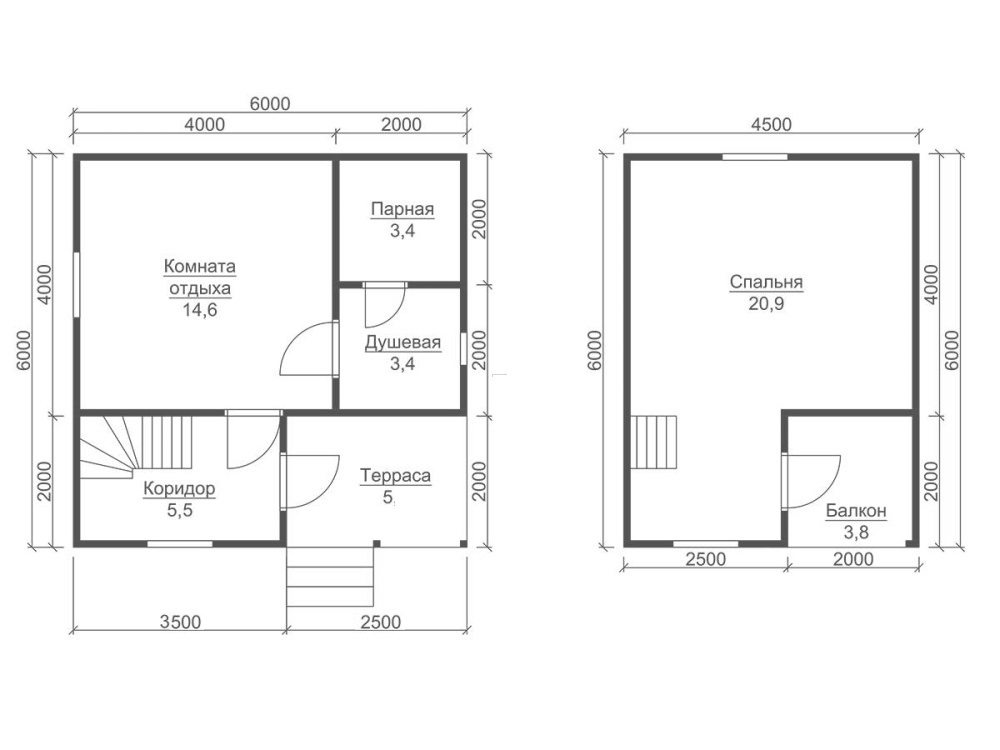

В основе проекта бани №9 лежит модульная сетка 6х6 метров, позволяющая рационально организовать внутреннее пространство без устройства промежуточных опор, что особенно важно для помещений с повышенной влажностью (моечная, парная). Планировки первого этажа разработаны с учетом зонирования на «мокрую» и «сухую» зоны, что диктует необходимость применения различных конструктивных решений для перегородок и оснований под полы в соответствии с требованиями СП 29.13330. Устройство мансардного этажа, выгороженного из чердачного пространства, позволяет организовать дополнительную зону отдыха или гостевое спальное место, при этом геометрия вальмовой или четырехскатной крыши обеспечивает оптимальную устойчивость к ветровым нагрузкам (расчетный скоростной напор ветра принимается по картам СП 20.13330 для Псковской области). Выносной балкон, опирающийся на консольные балки перекрытия или отдельные стойки, требует тщательного расчета на жесткость и организацию надежной гидроизоляции примыканий к кровельному ковру. Эскизные проекты и чертежи узлов сопряжения стен, перекрытий и кровли разрабатываются с учетом минимизации мостиков холода, что является критическим фактором для зимних условий эксплуатации.

При проектировании каркасного дома с мансардой ключевое значение приобретает обеспечение пространственной жесткости здания. Роль диафрагм жесткости выполняют листовые обшивки (OSB-3, ЦСП) по каркасу стен, а также система раскосов и ригелей в конструкции стропильной системы четырехскатной крыши. Для Пскова, расположенного в зоне сезонного промерзания грунтов, особое внимание уделяется расчету фундаментов согласно СП 22.13330. Под данный проект рациональным решением являются винтовые сваи с железобетонным ростверком или буронабивные сваи с обязательным заглублением ниже расчетной глубины промерзания. Выбор типа фундамента влияет на общую сметную стоимость и продолжительность монтажа, но гарантирует отсутствие деформаций при морозном пучении. Важно отметить, что в проектной документации обязательно детализируется узел крепления нижней обвязки (лежня) к оголовкам свай с применением антисептированных прокладок и гидроизоляции, предотвращающих капиллярный подсос влаги из древесины в конструкцию пола.

Пристройка террасы, объединенная с основным объемом под одной кровлей или имеющая отдельную конструкцию покрытия, решается с учетом деформационных швов. Поскольку терраса является неотапливаемым помещением, а основной объем бани с мансардой отапливается (круглогодичного проживания), узлы примыкания требуют особого внимания для исключения промерзания. В проектах, предлагаемых специализированными фирмами, данные узлы разрабатываются в соответствии с альбомами технических решений на основе СП 70.13330. Планировки террасы часто предусматривают размещение зоны барбекю, что накладывает дополнительные требования к противопожарным разрывам от деревянных конструкций (согласно ФЗ №123 и СП 4.13130). Таким образом, проекты бань данного типа относятся к категории сложных инженерных сооружений, требующих профессионального авторского надзора.

Конструктивные особенности несущего каркаса и стропильной системы

Основой долговечности и надежности бани является правильно сконструированный и собранный каркас. В проекте №9 шаг несущих стоек назначается из условия обеспечения несущей способности и размеров листовых материалов (обычно 575-600 мм). Пиломатериалы, используемые для изготовления домокомплекта, должны соответствовать ГОСТ 24454-80 по геометрическим размерам (сечение стоек, балок перекрытия и стропил рассчитывается индивидуально) и иметь влажность не более 18-20%. Сборка узлов производится на оцинкованных гвоздях, шпильках или перфорированных крепежных элементах, при этом применение врубок и других ослабляющих сечение соединений в растянутых элементах ферм не допускается. Бригада плотников, выполняющая монтаж, должна обладать высокой квалификацией для обеспечения проектного положения элементов и соблюдения вертикальности и горизонтальности конструкций.

Особого внимания заслуживает устройство перекрытия под мансарду, которое одновременно является потолком первого этажа и полом второго. Оно испытывает значительные нагрузки (от людей, мебели, снега, передаваемого через стропила) и должно быть рассчитано по двум группам предельных состояний (СП 64.13330.2017). В конструкции перекрытия необходимо предусмотреть пароизоляционный слой со стороны теплого помещения и достаточный слой утеплителя (плиты из каменной ваты высокой плотности), чтобы обеспечить энергоэффективность и предотвратить выпадение конденсата. Устройство балкона требует установки усиленных балок-консолей, заделанных в тело перекрытия, с выносом, обеспечивающим необходимую полезную площадь. Металлические крепления и закладные детали в этих узлах должны иметь антикоррозионное покрытие согласно СП 28.13330.

Стропильная система вальмовой или двускатной крыши с мансардой представляет собой сложную пространственную ферму. Для ее изготовления часто используется клееный брус, обладающий повышенной прочностью и стабильностью геометрии по сравнению с цельным массивом. Расчет сечения стропил производится на сочетание постоянных нагрузок (вес кровельного пирога) и временных (снеговая нагрузка для Псковского региона, которая может достигать значительных величин). Для предотвращения сползания снега с четырехскатной крыши и обеспечения безопасности эксплуатации, проектом могут быть предусмотрены снегозадержатели. Важно, что все деревянные элементы, используемые в кровле, подлежат обязательной антипиреновой обработке для повышения предела огнестойкости конструкции в соответствии с требованиями технического регламента.

Теплотехнический расчет и обеспечение энергоэффективности

Для превращения сезонной постройки в теплые зимние апартаменты, проектом предусмотрено устройство замкнутого контура утепления. Толщина теплоизоляционного слоя в стенах, перекрытии и кровле (мансарде) определяется теплотехническим расчетом согласно методике СП 50.13330.2024, исходя из климатических параметров г. Пскова (значения градусо-суток отопительного периода). Превышение нормативных требований по приведенному сопротивлению теплопередаче не только снижает эксплуатационные расходы на отопление в будущем, но и предотвращает промерзание и отсыревание конструкций в зонах с отрицательными зимними температурами. В каркасных конструкциях утеплитель надежно защищается от увлажнения внутренними пароизоляционными и наружными ветрозащитными пленками. Герметизация стыков пленок и мест прохода коммуникаций является критически важной операцией, от качества которой зависит долговечность всей конструкции.

При реализации бюджетных или, напротив, элитных проектов, важно понимать, что экономия на толщине утеплителя или качестве его монтажа приведет к несоразмерным потерям тепла. В проектах, разрабатываемых профессиональными компаниями, всегда закладывается оптимальная толщина материала, обеспечивающая баланс между первоначальными инвестициями и последующей экономией. Особое внимание уделяется утеплению узлов примыкания балкона к стене и мансардных окон (при их наличии в проекте), которые являются зонами повышенного риска образования мостиков холода. Применение экструдированного пенополистирола в цокольном перекрытии или отмостке позволяет дополнительно защитить фундамент от морозного пучения.

Правильно выполненный тепловой контур здания совместно с продуманной системой вентиляции (вентиляционные каналы, продухи в фундаменте) гарантирует комфортный микроклимат как в парной, так и в комнатах отдыха на мансарде. Расчеты показывают, что современные каркасные технологии с эффективным утеплителем позволяют эксплуатировать здание с минимальными затратами энергоносителей, что делает такие объекты экономически привлекательными. Таким образом, проект бани №9 соответствует самым строгим требованиям по теплозащите, предъявляемым к жилым зданиям постоянного проживания.

Организация строительства и контроль качества

Процесс возведения объекта от фундамента до кровли регламентируется СП 48.13330 «Организация строительства». Начальный этап включает геодезическую разбивку осей и монтаж фундамента (винтовые сваи или железобетонная плита). Далее следует операция по установке и выверке обвязочного бруса и монтажу силового каркаса стен первого этажа. Важно, что весь процесс сборки (монтаж) должен вестись по проектной документации, прошедшей экспертизу (в случаях, установленных Градостроительным кодексом РФ). На всех этапах, от антисептирования нижних венцов до устройства кровельного покрытия, ведется технический контроль, фиксирующий соответствие проектным решениям. Стоимость строительства (расценки) напрямую зависит от сложности проекта, используемых материалов (дерева, утеплителя, кровли) и необходимости выполнения специальных работ (покраска фасадов, монтаж систем безопасности).

При заказе услуги у профессиональной фирмы клиент получает не просто абстрактный эскиз, а полный комплект чертежей (КЖ, КМ, АР), включая схемы раскладки утеплителя и ветрозащиты. Прозрачный расчет сметной документации позволяет увидеть, из чего складывается итоговая цифра: стоимость пиломатериалов, крепежа, оконных конструкций, кровельных материалов и оплата работы бригады плотников. Собственные производственные мощности компании (деревообрабатывающий цех) гарантируют качество изготовления домокомплекта и сокращение сроков доставки материалов на объект в Пскове и области. Кроме того, профессиональные организации предоставляют гарантии на выполненные работы и несут ответственность за соблюдение строительных норм и правил (СП, ГОСТ).

Заказать строительство современных бань и жилых домов из профилированного бруса (включая реализацию индивидуальных и типовых проектов с мансардами, террасами и балконами) целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Обращение к профессионалам обеспечивает комплексное проектирование и выполнение работ «под ключ» с применением нормативно обоснованных конструктивных решений, опирающихся на действующие СП и ГОСТ. Наличие собственных производственных мощностей и квалифицированных бригад плотников гарантирует высокое качество изготовления домокомплекта и его монтажа, а строгий технический контроль на всех этапах — от закладки фундамента до устройства кровли — исключает ошибки. Сотрудничество с надежной фирмой подразумевает прозрачный расчет сметной документации, учитывающий индивидуальные пожелания клиента и особенности объекта, а также строгое соблюдение регламентированных сроков строительства, что в итоге позволяет получить не просто постройку, а надежное, теплое и долговечное сооружение для загородного отдыха или постоянного проживания.
